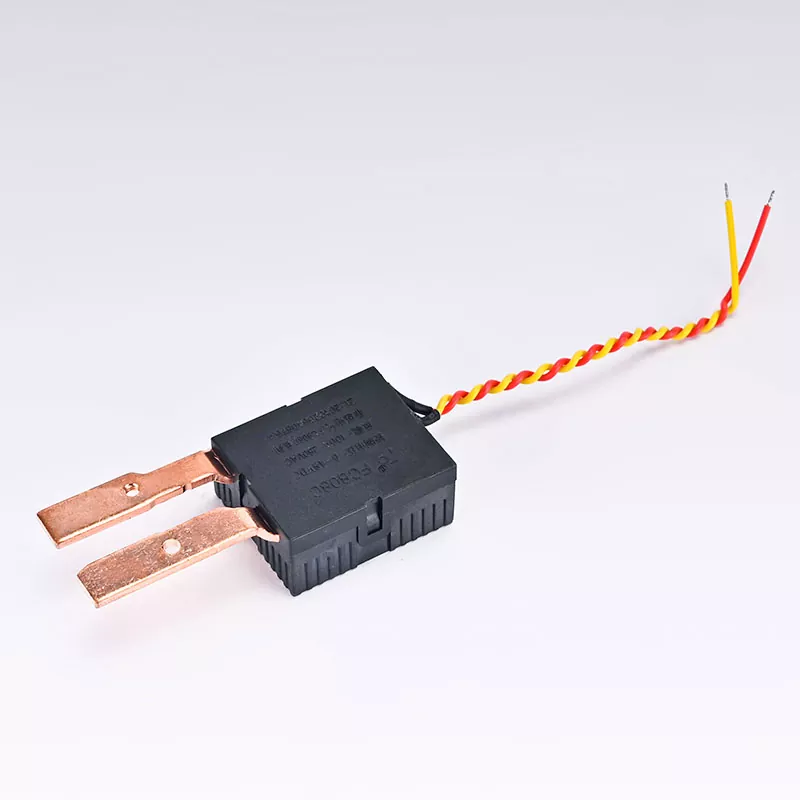

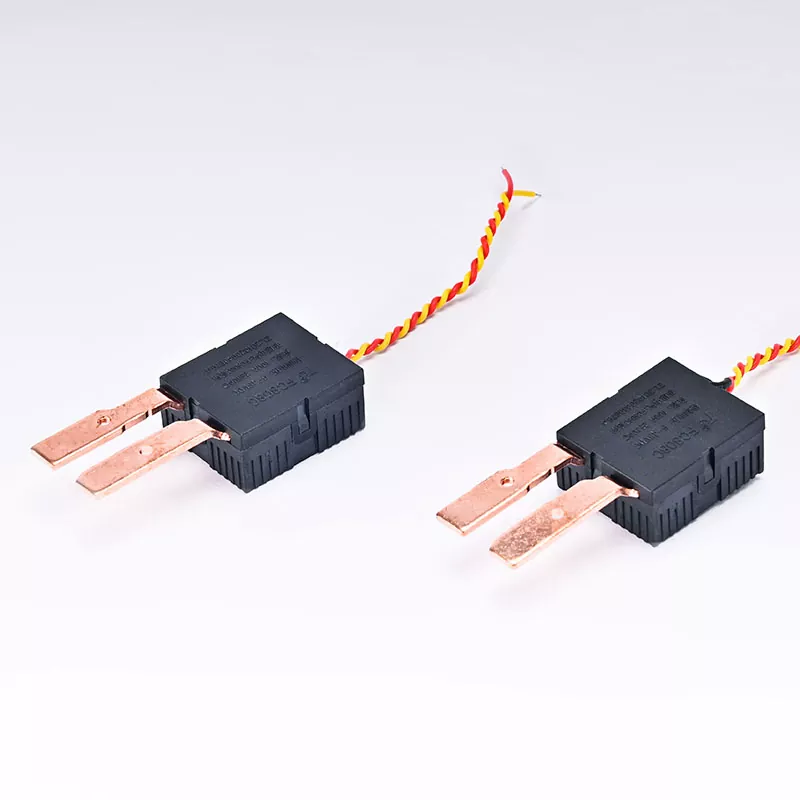

Relè bistabile trifase di tipo binario 7P

Questo relè bistabile trifase di tipo binario 7P adotta un design integrato avanzato, considerando pienamente la stabilità e la sicurezza in condizioni di carico elevato. Sia nei sistemi di alimentazione complessi che negli ambienti industriali difficili, i relè possono funzionare in modo sicuro e stabile. Il design del cablaggio 7P rende il processo di installazione semplice ed efficiente e il cablaggio sicuro può anche ridurre il rischio di guasti. I relè bistabili di alta qualità possono soddisfare una varietà di esigenze applicative. Se ne hai bisogno, ti preghiamo di mettere online in tempo i nostri servizi di relè ad aggancio. Oltre all'elenco dei prodotti riportato di seguito, puoi personalizzare il tuo relè bistabile unico in base alle tue esigenze specifiche.

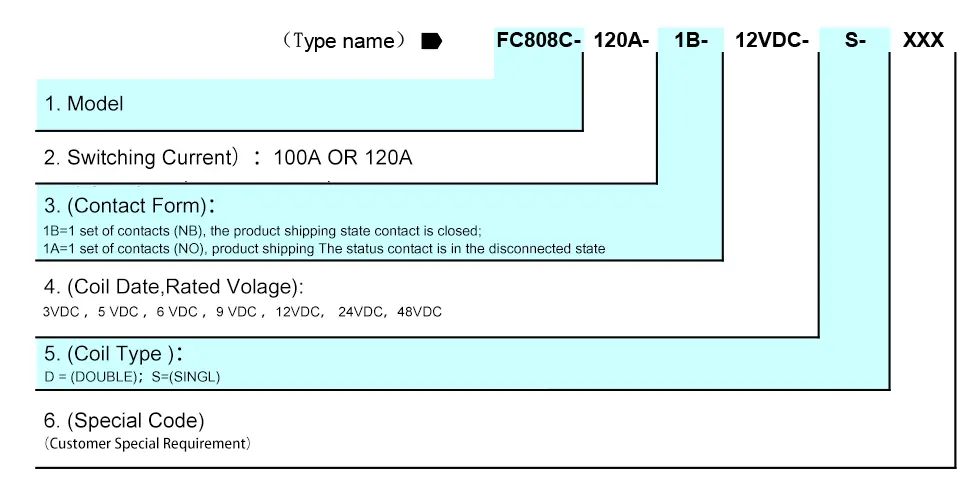

（SPECIFICHE BOBINA）20 ℃

Caratteristiche

Corrente nominale elevata di 100 A: supporta le esigenze dei sistemi di alimentazione trifase ad alta potenza ed è adatto per una varietà di applicazioni industriali.

Ampia gamma di tensioni di pilotaggio: adattabile all'ingresso di alimentazione da 6 V CC a 48 V CC, flessibile e conveniente.

Tecnologia di mantenimento magnetico: nello stato di mantenimento non consuma quasi alcuna energia, riducendo significativamente i costi operativi.

Meccanismo di risposta rapida: ha una velocità di commutazione estremamente rapida per garantire la sincronizzazione e la precisione del monitoraggio corrente.

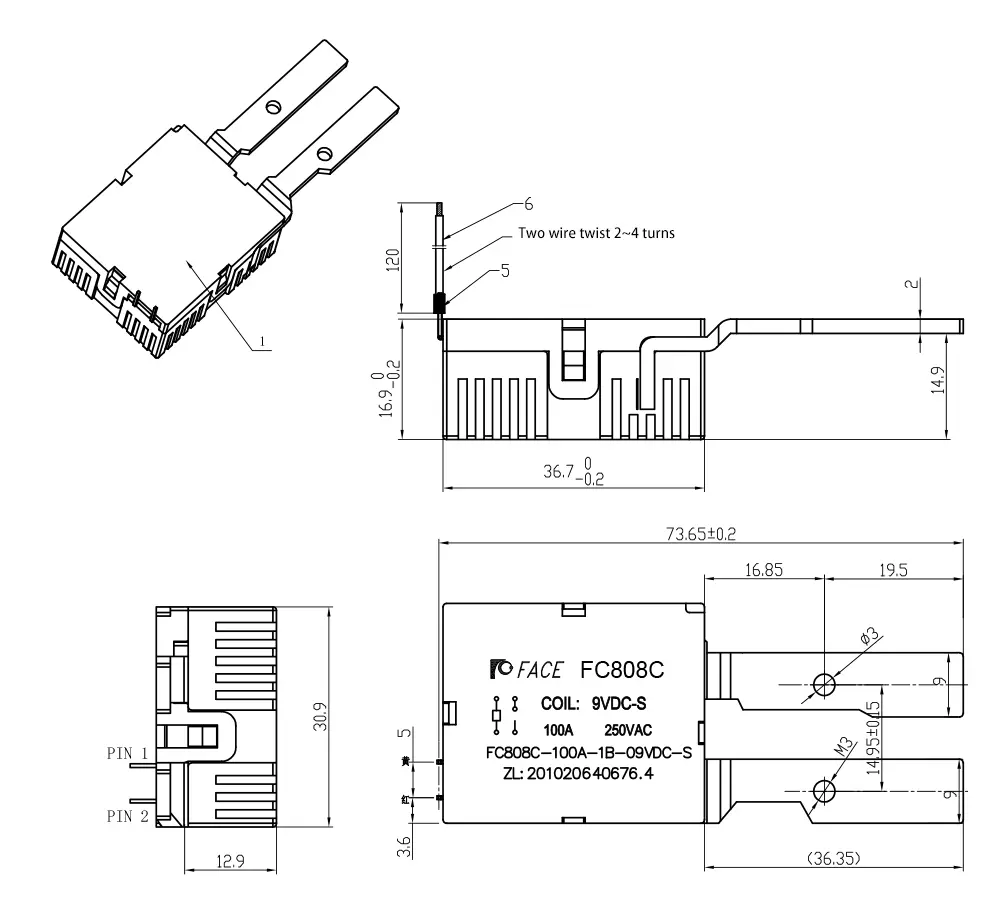

Abbinabile alla custodia corrispondente: con morsettiera 7P: comoda per il cablaggio, adatta per l'installazione in diversi ambienti industriali.

Aree di applicazione

Il relè di ritenuta magnetica per guida trifase 7P è ampiamente utilizzato nei seguenti campi:

Sistema di monitoraggio dell'energia: utilizzato insieme a contatori murali trifase e contatori di energia per monitorare lo stato di corrente e tensione in tempo reale.

Automazione industriale: fornisce controllo della corrente e protezione da sovraccarico per vari tipi di apparecchiature industriali per garantire la sicurezza e l'efficienza delle apparecchiature.

Gestione intelligente dell'edificio: migliora il sistema di gestione energetica dell'edificio e ottimizza l'efficienza energetica.

Energia rinnovabile: nei sistemi di generazione di energia solare ed eolica, monitorare la produzione di corrente per migliorare la stabilità del sistema.

1. Preparazione: assicurarsi che l'alimentazione sia spenta e preparare gli strumenti necessari (come cacciaviti, chiavi inglesi, ecc.).

2. Installazione della guida:

- Fissare il relè sulla guida DIN standard e sentire un "clic" per confermare il fissaggio.

3. Cablaggio:

- Collegare l'alimentazione e il carico secondo lo schema elettrico, assicurandosi che tutte le porte di connessione siano sicure e protette.

4. Test funzionale: prima di accendere l'alimentazione, controllare nuovamente tutti i cablaggi per assicurarsi che non vi siano cortocircuiti e avviare il sistema per il test funzionale.

Istruzioni per l'uso

1. Lo stato di fabbrica del relè ad aggancio magnetico è lo stato di contatto chiuso (stato di ripristino), ma lo stato può cambiare a causa di fattori quali l'impatto durante il trasporto o l'installazione del relè. Pertanto, è necessario adottare misure per reimpostarlo prima dell'uso.

2. Per garantire un funzionamento affidabile del relè ad aggancio magnetico, la tensione di eccitazione applicata alla bobina deve raggiungere il valore nominale e l'ampiezza dell'impulso deve raggiungere più di 3 volte il tempo di azione.

3. Assicurarsi di utilizzarlo entro l'intervallo di corrente e tensione nominali per evitare di superare la capacità di carico. Controllare regolarmente i punti di contatto e il cablaggio per garantire buoni collegamenti e condizioni di lavoro stabili.

4. Durante l'uso, non far cadere, lanciare, lanciare o far cadere il prodotto da un'altitudine elevata. Ciò influenzerà le prestazioni del prodotto. Se si riscontrano anomalie, interrompere immediatamente l'alimentazione per l'ispezione per garantire la sicurezza dell'apparecchiatura.
