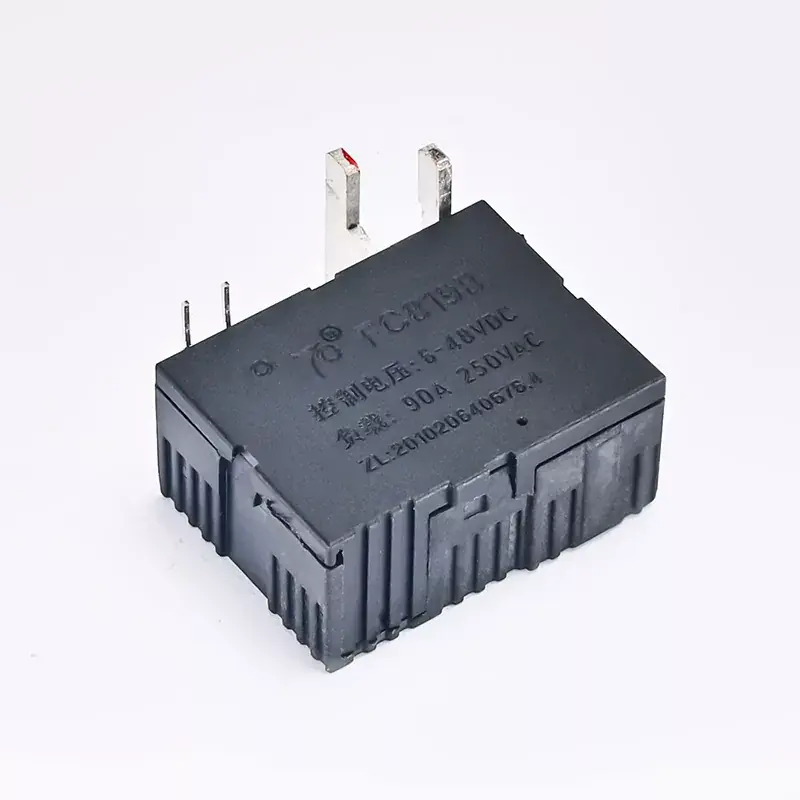

I relè che si bloccano rappresentano un metodo efficace e a basso consumo per mantenere lo stato di un interruttore.Relè ad aggancioimpiegano un breve impulso per cambiare stato e rimanere nella posizione finale senza energia costante, a differenza dei relè tradizionali che necessitano di una fonte di tensione costante per mantenere il loro stato. In questo articolo viene esaminato il controllo efficace di un relè bistabile.
Dopo essere stato attivato, un relè bistabile, chiamato anche relè bistabile, mantiene la sua posizione anche quando viene interrotta l'alimentazione. Set e reset sono i suoi due stati stabili. Gli impulsi di controllo fanno sì che il relè commuti tra questi stati.
Controllare arelè di ritenutadipende dal tipo: single coil o dual coil.
1. Controllo di un relè bistabile a bobina singola
Un relè bistabile a bobina singola funziona con impulsi di polarità alternata:
- Impostazione del relè (stato ON): l'applicazione di un impulso di tensione positiva eccita la bobina e sposta i contatti interni nella posizione impostata.
- Ripristino del relè (stato OFF): l'applicazione di un impulso di tensione negativa (o un impulso di polarità inversa) riporta i contatti nella posizione di ripristino.
Per controllare un relè bistabile a bobina singola, è possibile utilizzare:
- Circuito H-Bridge: per invertire la polarità della tensione applicata alla bobina.
- Microcontrollore (MCU) con doppie uscite: un'uscita fornisce un impulso positivo e un'altra fornisce un impulso negativo.
2. Controllo di un relè bistabile a doppia bobina
Un relè bistabile a doppia bobina ha due bobine separate, una per l'impostazione e una per il ripristino:
- Impostazione del relè (stato ON): un breve impulso alla bobina "impostata" sposta i contatti interni in posizione ON.
- Ripristino del relè (stato OFF): un breve impulso alla bobina di "reset" riporta i contatti in posizione OFF.
Per controllare un relè bistabile a doppia bobina, è possibile utilizzare:
- Interruttori a pulsante: un interruttore per la bobina di impostazione e un altro per la bobina di ripristino.
- Uscite del microcontrollore: programmate per inviare un impulso alla bobina corretta quando richiesto.
- Circuito di commutazione transistor o MOSFET: per pilotare relè di tensione/corrente più elevati da fonti di controllo a bassa potenza.
- Efficienza energetica: un controllo adeguato garantisce un consumo energetico minimo.
- Affidabilità: l'utilizzo della tecnica di commutazione corretta previene malfunzionamenti del relè.
- Integrazione: si integra facilmente con sistemi di automazione e microcontrollori.
Diverse industrie utilizzano relè bistabili, tra cui:
L’illuminazione intelligente e le app per il risparmio energetico sono esempi di domotica.
Controllo industriale: per i sistemi e i macchinari automatizzati è necessaria una commutazione efficace.
Telecomunicazioni: misure di risparmio energetico e instradamento del segnale.
L'elettronica automobilistica include dispositivi alimentati a batteria come i comandi degli alzacristalli elettrici.
Conoscere il tipo di lrelè di collegamentoe l'utilizzo del meccanismo di commutazione appropriato sono essenziali per controllarlo. Garantire un controllo adeguato consente un funzionamento affidabile ed efficace in una varietà di applicazioni, sia che si utilizzi un ponte H, un microcontrollore o interruttori manuali.
